Обзор процессорного кулера DeepCool Assassin IV

Обзор процессорного кулера DeepCool Assassin IV

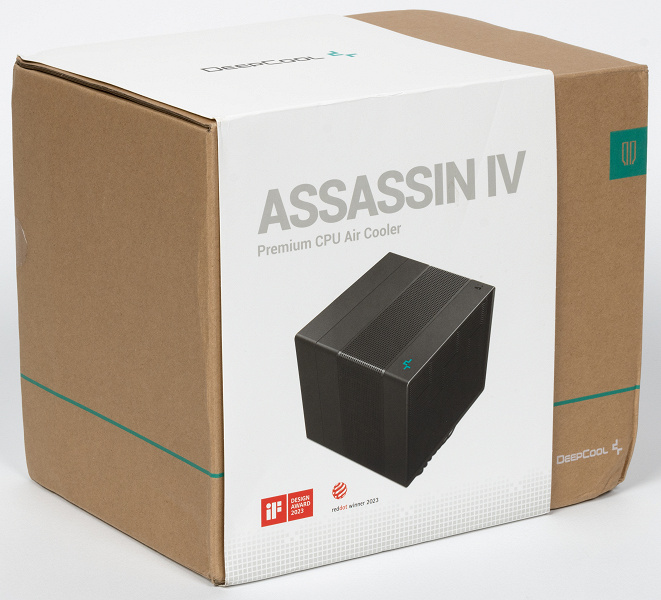

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка).

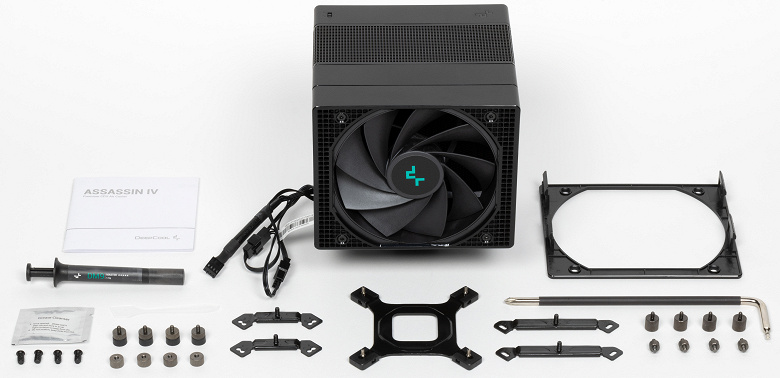

В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

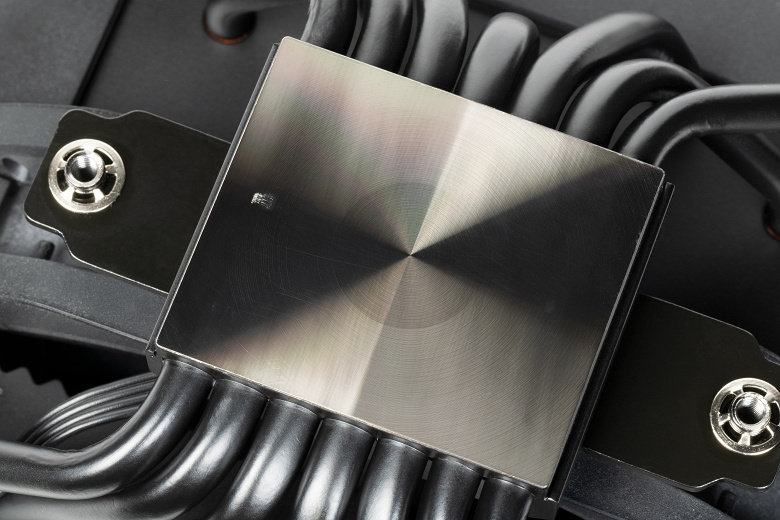

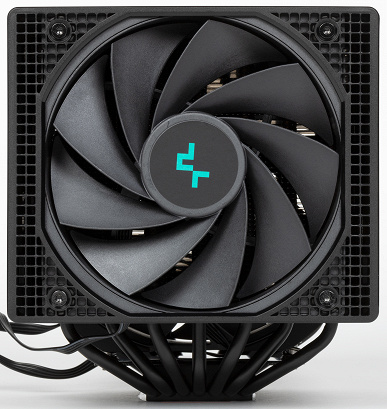

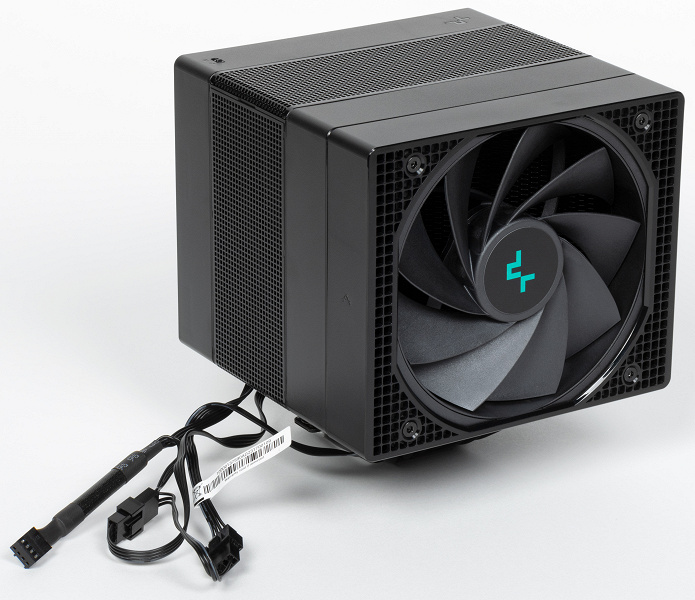

Кулер оснащен вынесенным двойным радиатором, к которому тепло от теплосъемника передается по семи тепловым трубкам диаметром 6 мм . Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1 мм .

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой DM9.

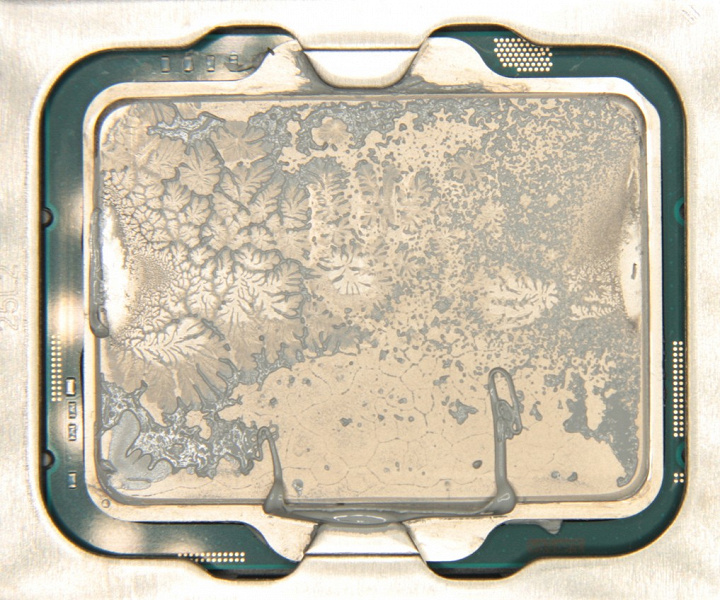

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки.

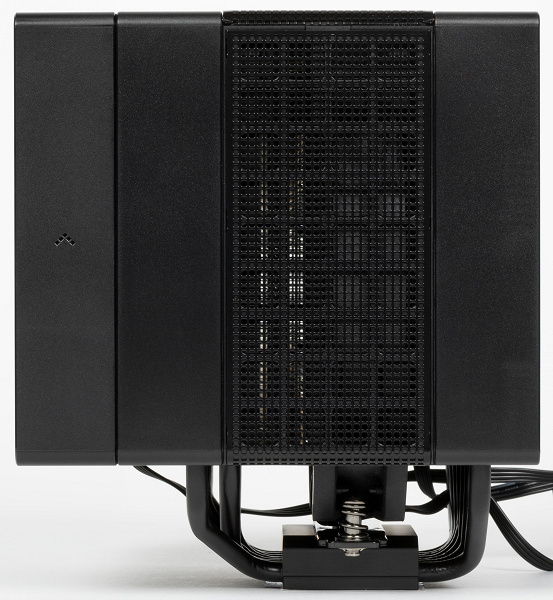

Особенностью конструкции является то, что радиатор прикрыт пластиковыми кожухами и тремя стальными сетками, при этом сетка сверху снимается (она удерживается магнитами), чтобы можно было извлечь вентилятор, установленный между двумя стопками пластин радиатора.

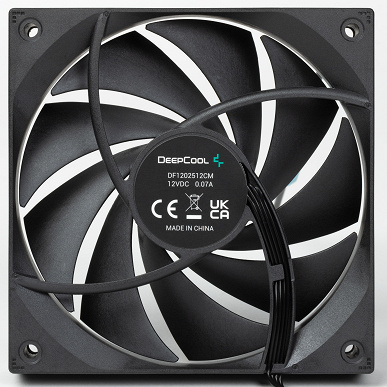

Типоразмер комплектных вентиляторов 140 мм (центральный) и 120 мм (внешний). Внешний вентилятор работает на выдув и оснащен крыльчаткой с развернутыми лопастями.

При необходимости можно установить третий вентилятор типоразмера 120 мм , воспользовавшись входящими в комплект рамкой и винтами.

Читать статью  Обзор на вентилятор Cougar CFD series

Вентиляторы поддерживают регулировку с помощью ШИМ.

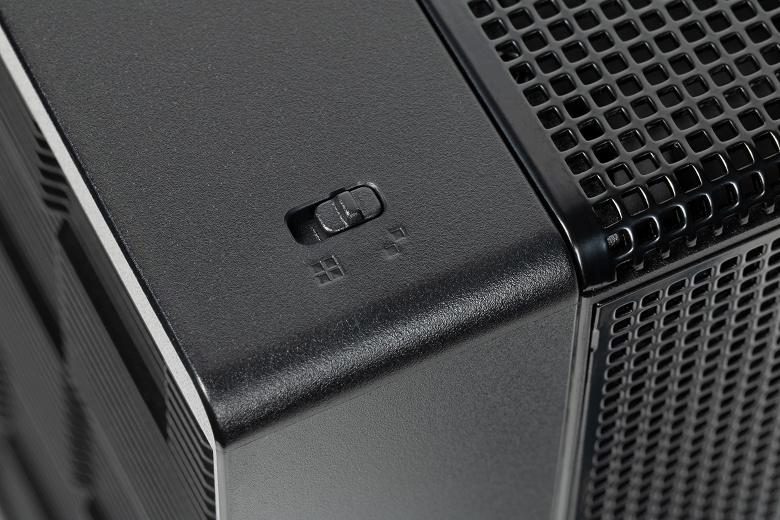

Если оба вентилятора, как это и предусмотрено, подключены к штатному разветвителю, то работает выбор режима работы вентиляторов — производительный или тихий. Во втором, как это и очевидно, скорость вращения вентиляторов снижена. Переключатель режимов расположен сверху на кожухе.

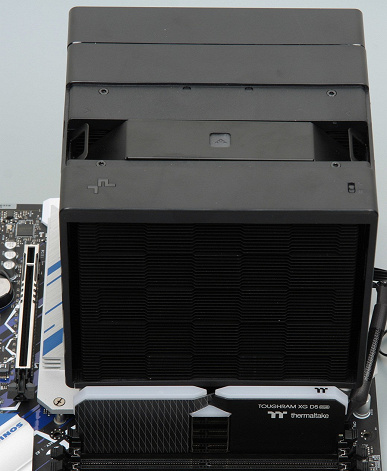

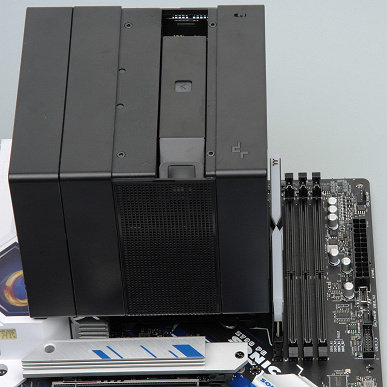

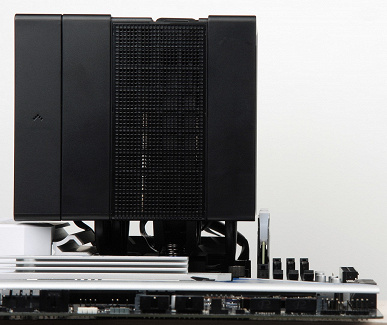

Габариты кулера довольно большие, но в случае большинства совместимых разъемов для процессоров Intel и всех совместимых для процессоров AMD все разъемы для оперативной памяти сверху радиатором не перекрываются. Пример для LGA1700:

В случае разъемов Intel LGA20XX производитель указывает максимальную высоту модулей памяти — 63 мм . При установке дополнительного вентилятора крепежную рамку можно сместить вверх, что позволит использовать модули памяти высотой до 67 мм . Без смещения рамки вверх — до 45 мм .

Установка кулера относительно удобная, хотя и придется снять один вентилятор, но понадобится длинная отвертка, которая, впрочем, есть в комплекте поставки. Отметим, что конструкция крепежа практически исключает перекос теплосъемника относительно плоскости крышки процессора, а также слишком слабый или слишком сильный прижим.

Кулер несовместим с некоторыми материнскими платами, их перечисление есть на сайте производителя.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.

Размеры площадки теплосъемника, мм (Д×Ш) 46×40
Длина кабеля вентилятора, см 27 (140 мм) / 20,5 (120 мм)
Длина разветвителя питания вентиляторов, см 15

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,0 ГГц .

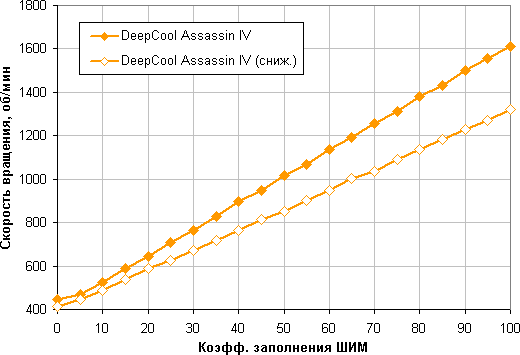

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 0% до 100% и очень широкий диапазон регулировки. Отметим, что при КЗ 0% вентиляторы не останавливается (по крайней мере, установленные в кулер), поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания. Сниж. — это в тихом режиме. Отметим, что несмотря на различие в размерах вентиляторы ведут себя практически одинаково, поэтому графики приводятся только вентилятора 140 мм .

Читать статью  10 лучших напольных вентиляторов

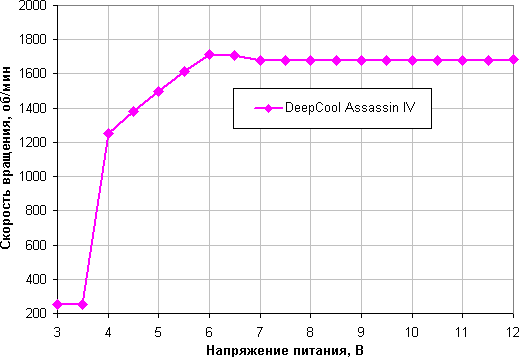

Зависимость скорости вращения от напряжения питания свидетельствует, что в вентиляторах применяется контроллер, поддерживающий стабильную частоту вращения при изменении напряжения от 6 до 12 В . В итоге использовать изменения напряжения для регулировки оборотов затруднительно, что, впрочем, недостатком не является. Вентиляторы останавливается при снижении напряжения ниже 3,0 В и запускаются от 4,0 В . Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В , допустимо, но нужно ли?

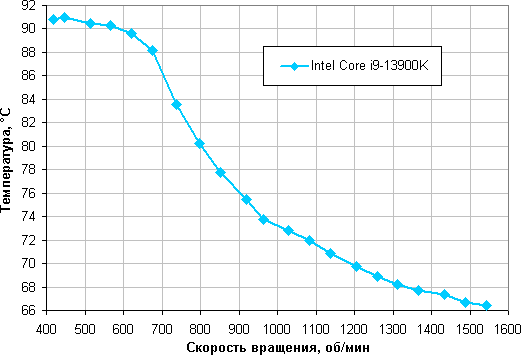

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 20% (а это примерно 620 об/мин вентиляторов), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C .

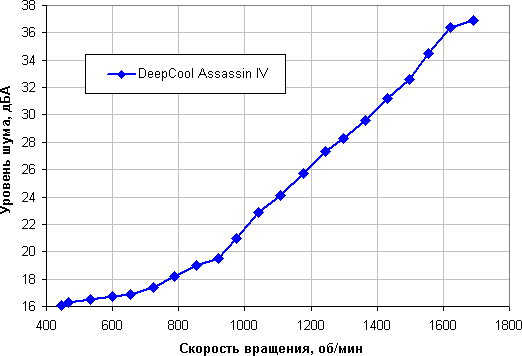

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.

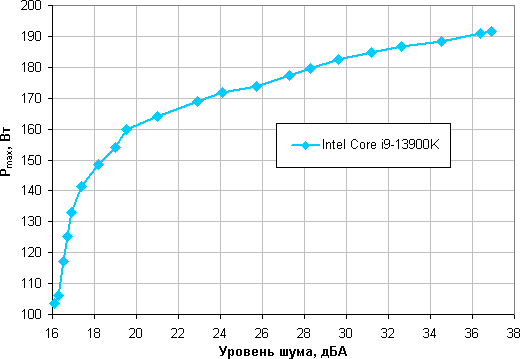

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C , но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C . Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Читать статью  Какой вентилятор купить для дополнительного охлаждения корпуса ПК

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это чуть порядка 173 Вт . Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 191 Вт . Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.

Выводы

Наше тестирование показало, что кулер DeepCool Assassin IV можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 173 Вт , при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку, возможность использования совместно с высокими модулями памяти, возможность установки дополнительного вентилятора и выбор режимов работы вентиляторов.
